Durch die 2-Draht-BUS-Technik ist die Installation problemlos auch von Laien durchführbar. Es werden lediglich 2 Adern benötigt, mit denen alle Komponenten miteinander verbunden werden. Dank intelligenter Schaltungen muss dabei keine Polung beachtet werden.

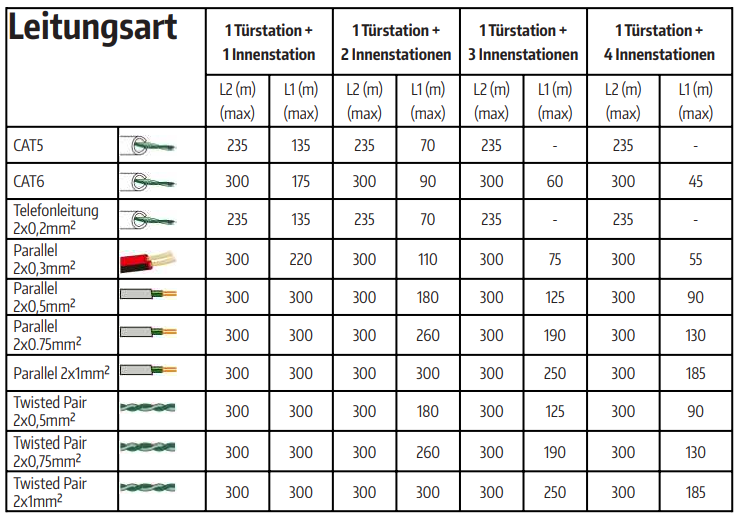

Es kann nahezu jede Leitung mit mindestens 2 Adern benutzt werden. Je länger die Leitung wird, desto höher sind die Anforderungen. Hier finden Sie eine Übersicht, mit welcher Leitung welche Leitungslängen erreicht werden können.
L1: Von der Innenstation zur Stromversorgung
L2: Von der Türstation zur Stromversorgung.
Wir empfehlen für alle BUS-Leitungen die gleiche Leitungsart zu verwenden.
Um auch am Smartphone eine Benachrichtigung zu bekommen, wenn geklingelt wird, muss die Innenstation mit Ihrem WLAN verbunden sein und sie muss in der TUYA-App auf Ihrem Smartphone eingerichtet sein.
Der LAN-Controller DTL-2 wird benötigt, wenn Sie weitere Innenstationen per WLAN koppeln wollen, um z.B. eine Innenstation ohne direkte Kabelverbindung mit der Außenstation zu verbinden oder um auf das Videosignal der Außenstation direkt zugreifen zu können (RTSP-Stream).
Außerdem ist nur mit diesem Netzteil ein Update der Firmware der Außeneinheit möglich, siehe dazu auch die Frage "Wie lässt sich die Firmware der Außeneinheit updaten?".
Der DTL-2 ersetzt dabei das Netzteil des Systems und wird zusätzlich per LAN-Kabel mit Ihrem Router / Netzwerk verbunden.
Legen Sie eine SD-Karte im Monitor ein, dann wird automatisch die Ordnerstruktur erstellt. Anschließend die SD-Karte mit einem Kartenleser am PC öffnen und in den Ordner "SKIN" ein Bild als jpg mit einer Auflösung von 1280x720 px ablegen. Danach kann die SD-Karte wieder im Monitor eingesetzt werden und über die Auswahl des Hintergrundes erscheint jetzt auch das neue Bild.
Eigene Klingeltöne müssen als AAC Datei vorliegen. Sie können z.B. mit dem Tool fre:ac (https://www.freac.org) Musikdateien in das AAC Format konvertieren. Stellen Sie dazu als "Gewählter Kodierer" den "FDK-AAC Encoder" encoder ein, fügen Sie ihre Musikdatei über STRG+F hinzu. Mit STRG+E starten Sie den Vorgang.
Setzen Sie eine leere SD-Karte in die Inneneinheit ein und warten Sie kurz (ca. 30 Sekunden), dadurch werden alle benötigten Ordner auf der SD-Karte erstellt und Sie können sie danach mit einem geeigneten Leesegerät mit einem PC verbinden.
Die Klingeltöne müssen im Ordner MYRING in einen der Unterordner CAM1, CAM2, CAM3 usw, kopiert werden. In der Regel ist CAM1 der richtige Ordner.
Nachdem Sie die SD-Karte wieder in die Inneneinheit eingestezt haben, wird automatisch die auf der SD-Karte gespeichtere Melodie abgespielt, wenn geklingelt wird.
Video-Anleitung für fre:ac (https://www.freac.org/)
Die Firmware für den Monitor können Sie hier herunterladen.
Entpacken Sie die ZIP-Datei (z.B. mit 7zip) und kopieren Sie sie auf eine leere, FAT32 formatierte MicroSD-Karte. Benutzen Sie keine Unterordner. Wenn Ihre MicroSD-Karte z.B. als Laufwerk "F:" erkannt wird, kopieren Sie die Datei nach "F:\CB10W_APP.bin".
Anschließend setzen Sie die MicroSD-Karte in die Innenstation ein und schalten die Innenstation über die kleine Taste oberhalb des MicroSD-Karteneinschubs aus, indem Sie die Taste ein paar Sekunden gedrückt halten.
Sobald die weiße LED erlischt, ist der Monitor ausgeschaltet. Drücken Sie jetzt kurz auf die gleiche Taste um den Monitor wieder einzuschalten.
Der Update-Bildschirm wird angezeigt. Nachdem das Update erfolgreich ist, startet der Monitor ganz normal.
Entfenren Sie die MicroSD-Karte und löschen Sie die zuvor kopierte Datei. Danach können Sie die MircoSD-Karte wieder normal benutzen
Tippen Sie auf Ihrem Monitor auf Einstellungen und dann auf das Info-Icon links unten. Dort wird die aktuell installierte Firmware Version angeziegt.
Die neueste Firmware ist Version V4.3.16.079
Die Firmware für die Aufputz-Außenstationen (ALL-V10S, ALL-V20S, ALL-V30S und ALL-V40S) können Sie hier herunterladen.
Die Firmware für die Unterputz-Außenstationen (ALL-VF10S, ALL-VF20S, ALL-VF30S und AFLL-V40S) können Sie hier herunterladen
Achten Sie darauf, die korrekte Frimware für Ihr Modell herunterzuladen.
Um das Firmware Update durchführen zu können, ist der LAN-Controller ALL-DTL-2, welcher mit Ihrem Netzwerk verbunden sein muss und ein Internetbrowser, wie z.B. Firefox oder Microsoft Edge erforderlich. Ein Update kann auch über den Browser eines Smartphones durchgeführt werden.
Entpacken Sie die ZIP-Datei (z.B. mit 7zip) z.B. auf Ihren Desktop
Öffnen Sie Ihren Browser und verbinden Sie sich mit Ihrer Außenstation, in dem Sie die IP-Adresse der Außenstation in die Adressleiste eingeben.
Die IP-Adresse können Sie über eine Innenstation herausfinden. Tippen Sie dazu an der Innenstation auf "Einstellungen", dann auf das Zahnrad-Symbol. Dort tippen Sie auf "Aufbau" und anschließend auf "Neue Gerääte hinzufügen". Neben dem Namen der Außenstation wird dort die IP-Adresse im Format XXX.XXX.XXX.XXX angezeigt.
Melden Sie sich dort mit dem Benutzernamen "admin" und dem Passwort "admin123" an.
Über den Punkt "Systeminfo" bekommen Sie die aktuell installierte Firmware Version angezeigt. Steht dort bei Ihnen "1.1.16.38.1.079", haben Sie bereits die neueste Version und müssen nichts machen.
Um die Firmware zu Updaten, klicken Sie dort auf "Upload" und wählen die zuvor entpackte Datei aus. Danach klicken Sie auf "Upgrade", um den Vorgang zu starten.
Sobald im Browser "Upgrade success" angeziegt wird ist das Update abgeschlossen und die Außenstation startet sich neu.
Falls Sie kein ALL-DTL2 besitzen, kontaktieren Sie uns bitte, wir helfen Ihnen dann weiter.

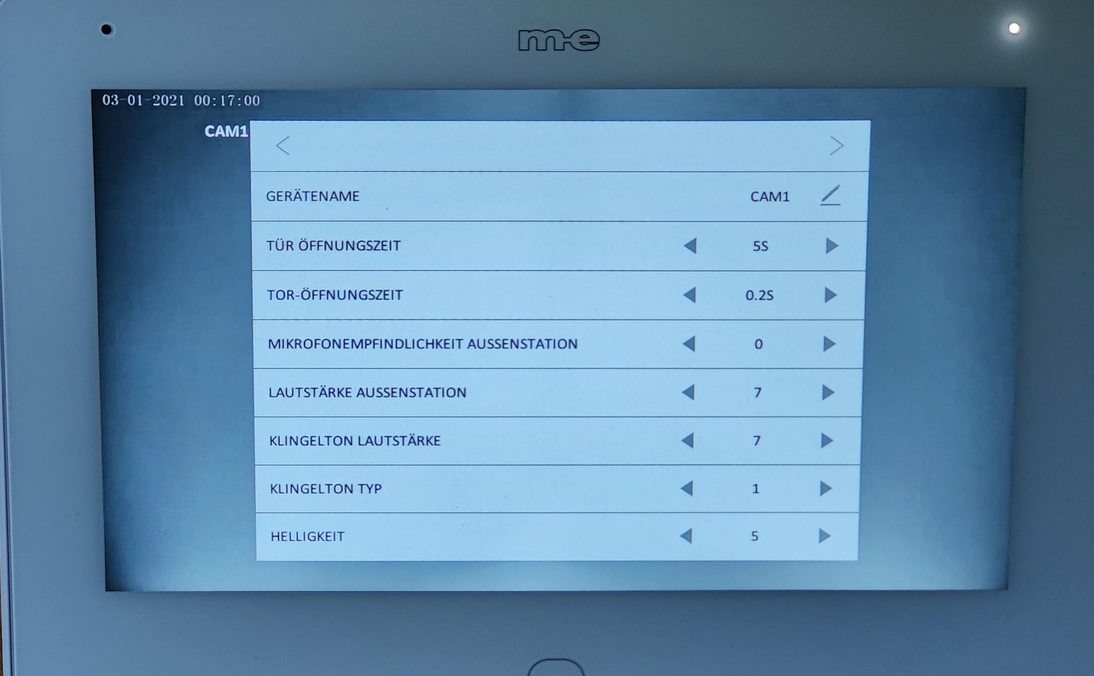

Um die Türöffnungszeit einzustellen, tippen Sie auf der Inneneinheit auf "Live-Bild" und danach auf das Symbol mit den zwei Zahnrädern. Dadurch gelangen Sie in das Einstellungsmenü, in dem Sie unter anderem die Türöffnungszeit einstellen können.
Bei Mehrparteienaußeneinheiten ist dies nur bei einer Innenheit möglich, diese muss die "Wohnung Nummer" 0 und "Monitor in der Wohnung" 1 sein.
Entscheiden Sie sich, welche Inneneiheit diese Einstellungen vornehmen können soll und tippen Sie dort auf "Einstellungen", danach auf das Zahnrad-Symbol, dort auf Aufbau. Stellen Sie dann bei "Wohnung Nummer" 0 ein, indem Sie auf das Bleistift-Symbol rechts neben "Wohnung Nummer" tippen, dann 0 eintippen und mit Enter bestätigen. Es wird angezeigt, dass die Außenstation entfernt wird, tippen Sie dort auf "Ja".
Jetzt stellen Sie bei "Monitor in der Wohnung" noch eine 1 ein.
Fügen Sie die Außenstation wieder hinzu, indem Sie auf den unteren Punkt "Neue Geräte hinzufügen" klicken. Nach ein paar Sekunden sollte im darauf folgenden Fenster auf der linken Seite die Außenstation angezeigt werden, die Sie durch tippen darauf wieder hinzufügen können. Es kommt dann noch die Abfrage, auf welchen Taster der Außeneinheit die Innenheit reagieren soll.
Um einen QR-Code zu erstellen, der den Tür- oder Toröffner aktiviert, wenn er vor die Außenstation gehalten wird, gehen Sie wie folgt vor:

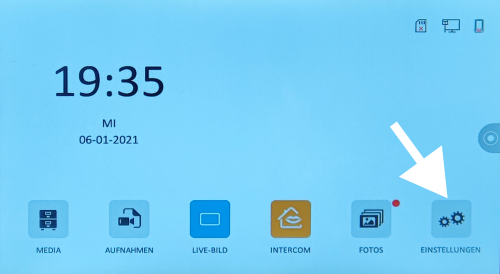

Tippen Sie auf "Einstellungen"

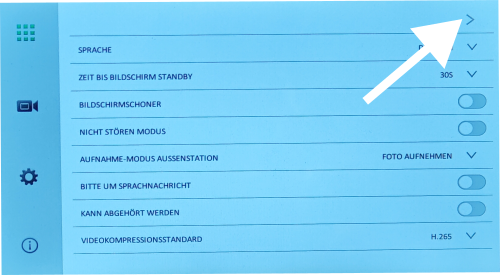

Tippen Sie oben rechts auf den Pfeil um auf die zweite Seite der Einstellungen zu gelangen.

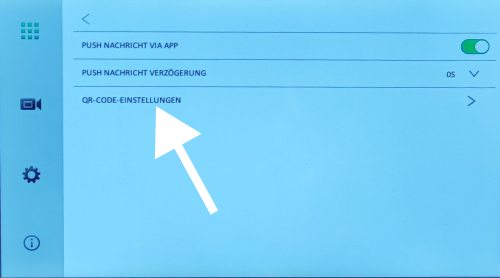

Tippen Sie auf "QR-Code Einstellungen"

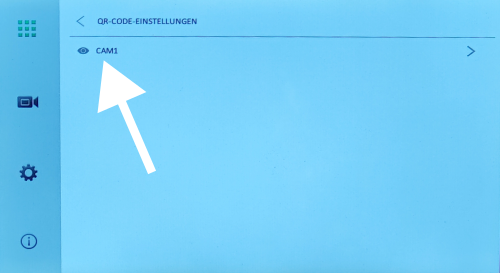

Tippen Sie auf "CAM1". (Falls mehrere Außeneinheiten angeschlossen sind, klicken Sie auf die entsprechende Außeneinheit)

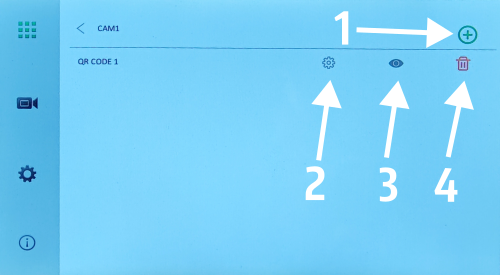

Ist noch kein QR-Code angelegt, tippen Sie auf das Plus-Symbol (1).

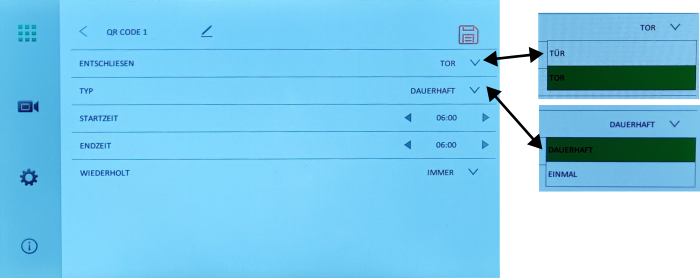

Dieser Screen erscheint, wenn Sie einen neuen QR-Code hinzufügen oder einen bereits angelegten QR-Code bearbeiten.

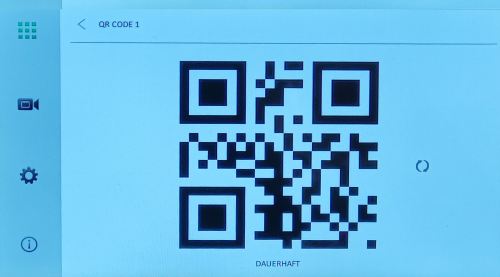

Sie haben hier verschiedene Einstellmöglichkeiten:
Die Wahl des Netzteiles hängt im wesentlichen von der Anzahl der damit betriebenen Geräte ab.
